Zodiac Heimstationen

Hier findet Ihr technische Daten nicht nur zu der legendären Zodiac B-2012P, Zodiac Diplomat 12, Zodiac Contact-12B,
Homer 40 und Zodiac BCB-12 sondern auch von weiteren Heimstationen die es von Zodiac gab.

B-2012 P B-2024 N B-2706 FM B-4040 Contact 12 B Diplomat 12
Diplomat 12 AM/FM Diplomat 23 Homer 40 M-4040 Model 550 Relaisstation
Splendit 46 SSB-15072 BCB-12

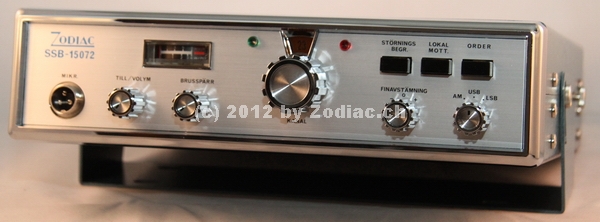

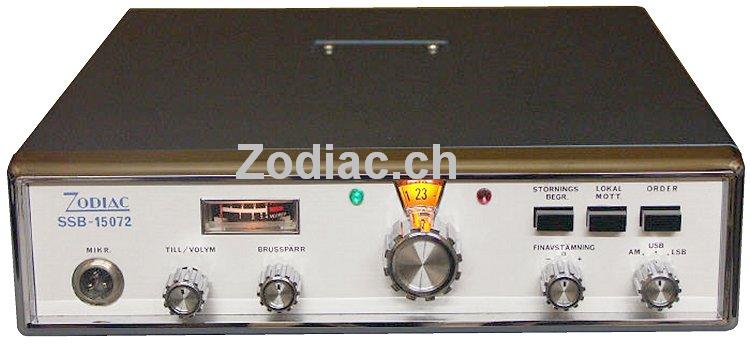

Top Zodiac SSB-15072 Heimstation für den CB-Funk

Zodiac SSB-15072

Typ: CB-Gerät
Frequenz: 26.965-27.255 MHz
Kanäle: 23
Modulation: AM/SSB
Leistung: AM 3.5 W, SSB 15 W PEP
Hergestellt ab: 1972

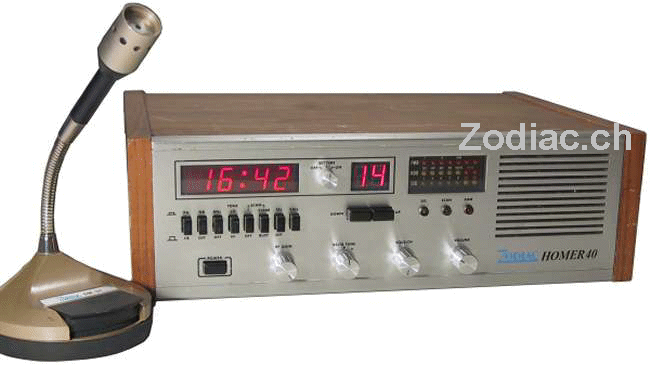

Top Zodiac Homer 40, Heimstation für den CB-Funk, Vorderansicht

Zodiac Homer 40, Heimstation für den CB-Funk, Rückansicht

Zodiac Homer 40

Typ: CB-Gerät
Frequenz: 26.965-27.405 MHz
Kanäle: 40
Modulation: AM
Leistung: 3,5 W
Hergestellt ab: 1977
Besonderes: Fabrikneu und ohne Seriennummer

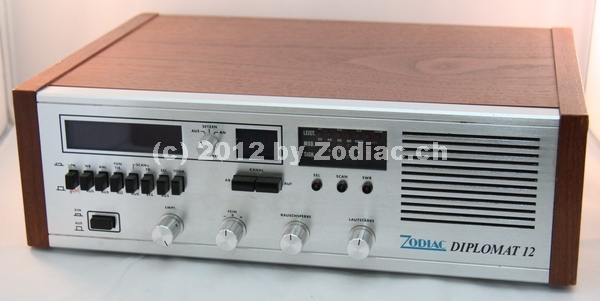

Top Zodiac Diplomat 12, Heimstation für den CB-Funk

Zodiac Diplomat 12

Typ: CB-Gerät
Frequenz: 27.005-27.135 MHz
Kanäle: 12
Modulation: AM
Leistung: 0,5 W
Hergestellt ab: 1978

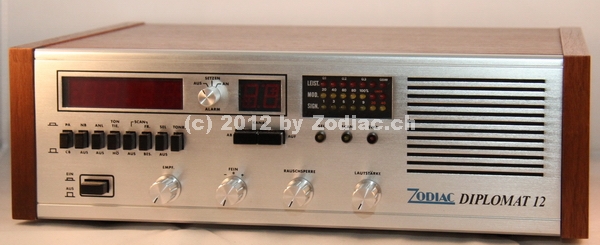

Top Zodiac Diplomat 12 AM/FM, Heimstation für den CB-Funk, Vorderansicht

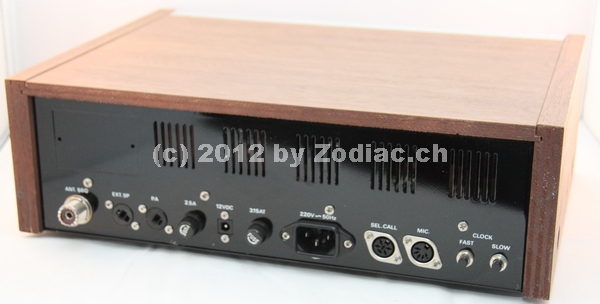

Zodiac Diplomat 12 AM/FM, Heimstation für den CB-Funk, Rückansicht

Zodiac Diplomat 12 AM/FM

Typ: CB-Gerät
Frequenz: 27.005-27.135 MHz
Kanäle: 12
Modulation: AM/FM
Leistung: 0,5 W
Hergestellt ab: 1978

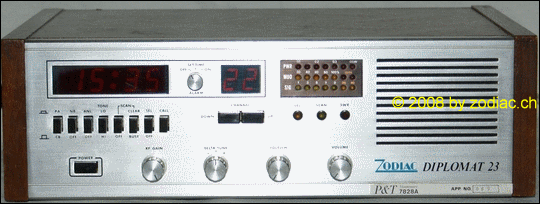

Top Zodiac Diplomat 23, Heimstation für den CB-Funk

Zodiac Diplomat 23

Typ: CB-Gerät
Frequenz: 26.965-27.225 MHz
Kanäle: 23
Modulation: AM
Leistung: 0,5 W
Hergestellt ab: 1978

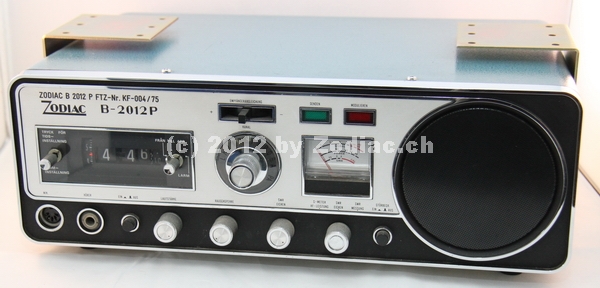

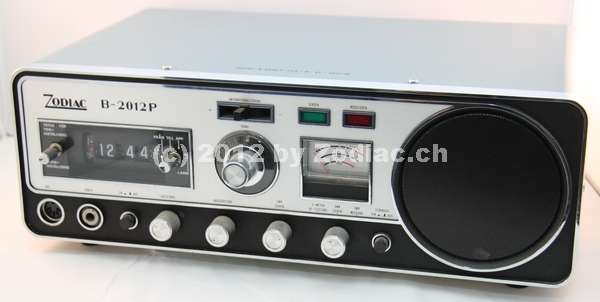

Top Zodiac B-2012P, Heimstation für den CB-Funk

Zodiac B-2012 P

Typ: CB-Gerät
Frequenz: 27.005-27.135 MHz
Kanäle: 12
Modulation: AM
Leistung: 0,5 W
Hergestellt ab: 1975
Besonderes: Kanalanzeige mit Zahlen
Top Zodiac B-2012P, Heimstation für den CB-Funk

Zodiac B-2012 P

Typ: CB-Gerät
Frequenz: 27.005-27.135 MHz
Kanäle: 12
Modulation: AM
Leistung: 0,5 W
Hergestellt ab: 1975
Besonderes: Kanalanzeige mit Buchstaben. Mit originalem Haltebügel

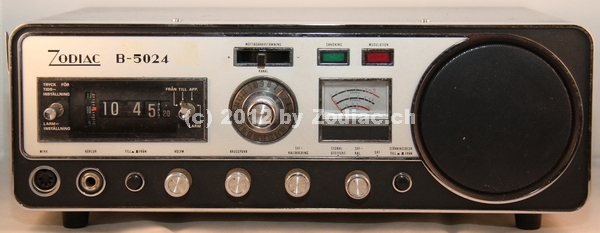

Top Zodiac B-5024, Heimstation für den CB-Funk

Zodiac B-5024

Typ: CB-Gerät
Frequenz: 26.965-27.225 MHz
Kanäle: 22 + 11A
Modulation: AM
Leistung: 3 W
Hergestellt ab: 1975
Besonderes: Gerät gab es auch mit 22 Kanälen und 0,5 Watt Leistung
Top Zodiac BC-523FM, Heimstation für den CB-Funk

Zodiac BC-523 FM

Typ: CB-Gerät
Frequenz: 26.965-27.225 MHz
Kanäle: 23
Modulation: AM/FM
Leistung: 3,5 W
Hergestellt ab: 1976

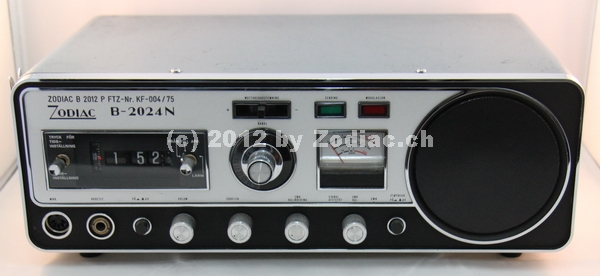

Top Zodiac B-2024N, Heimstation für den CB-Funk

Zodiac B-2024 N

Typ: CB-Gerät
Frequenz: 27.005-27.135 MHz
Kanäle: 12
Modulation: AM
Leistung: 0,5 W
Hergestellt: 1975
Besonderes ab: Info folgt

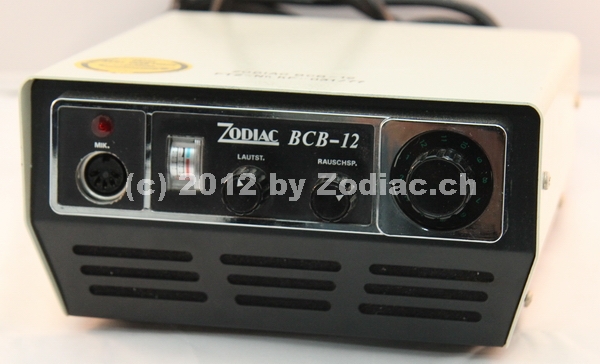

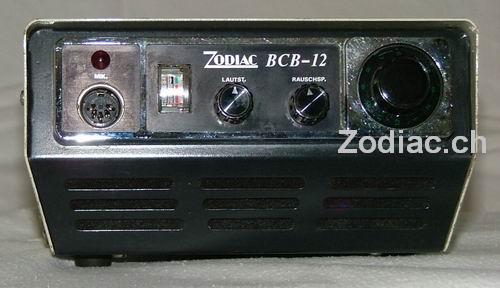

Top Zodiac BCB-12, Heimstation für den CB-Funk

Zodiac BCB-12

Typ: CB-Gerät
Frequenz: 27.005-27.135 MHz
Kanäle: 12
Modulation: AM
Leistung: 0,5 W
Hergestellt ab: 1977
Top Zodiac Contact-12B, Heimstation für den CB-Funk

Zodiac Contact-12B

Typ: CB-Gerät
Frequenz: 27.005-27.135 MHz
Kanäle: 12
Modulation: AM
Leistung: 0,5 W
Hergestellt ab: 1977

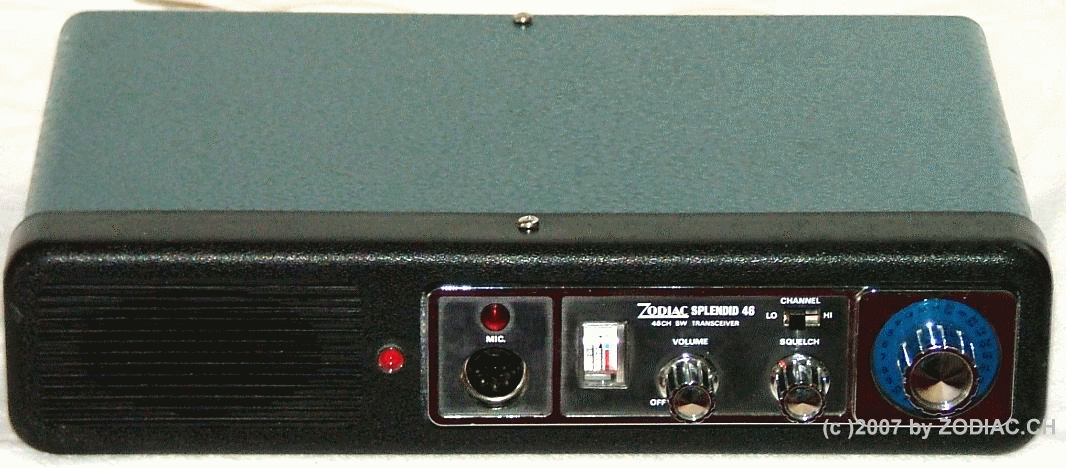

Top Zodiac Splendid 46, Heimstation für den CB-Funk

Zodiac Splendid 46

Typ: CB-Gerät
Frequenz: Low:  26.965-27.255 MHz
High: 27.265-27.555 MHz
Kanäle: 46
Modulation: AM
Leistung: 5 W
Hergestellt ab: 1977
Besonderes: Das Gerät war für den italienischen Markt bestimmt

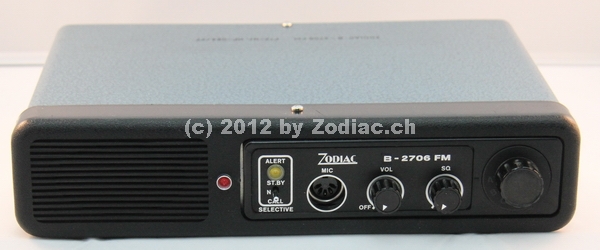

Top Zodiac B-2706 FM, Heimstation für den Betriebsfunk

Zodiac B-2706 FM

Typ: Betriebsfunkgerät
Frequenz: 27.425-27.495 MHz
Kanäle: 6
Modulation: FM
Leistung: 0,5 W
Hergestellt ab: 1976
Besonderes: Eines der wenigen Modelle die in der Schweiz produziert wurden

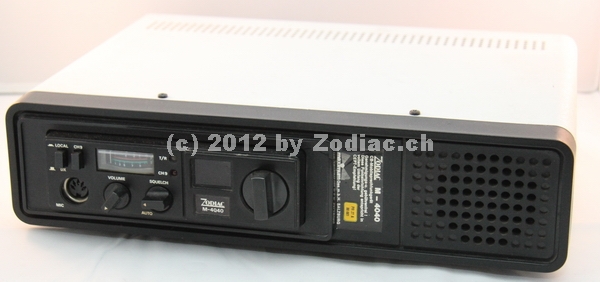

Top Zodiac M-4040, Heimstation für den CB-Funk

Zodiac M-4040

Typ: CB-Gerät
Frequenz: 26.965-27.405 MHz
Kanäle: 40
Modulation: FM
Leistung: 4 W
Hergestellt ab: 1984
Besonderes: Dieses Gerät wurde in Österreich in ein Handic Gehäuse gebaut und so als Heimstation verkauft.
Umgebaut vermutlich durch Maximum Ges.m.b.H Salzburg. Näheres ist leider nicht bekannt.
Top Zodiac Modell 550DX, Heimstation für den CB-Funk

Zodiac Model 550DX

Typ: CB-Gerät
Frequenz: 26.965-27.855 MHz
Kanäle: 80
Modulation: AM/FM/SSB
Leistung: 4/4/12 W
Hergestellt ab: 1987
Besonderes: Sehr seltene Version mit 80 Kanälen. Es wurden nur 15 Geräte für den italienischen Markt hergestellt
Top Zodiac Relaisstation für den Betriebsfunk

Zodiac Relaisstation

Typ: Betriebsfunk
Frequenz: 370-387 MHz
Kanäle: 8
Modulation: FM
Leistung: vermutlich einstellbar bis 25 Watt
Hergestellt ab: 19??
Besonderes: Komplette Relaisstation mit Netzteil und Duplexer in Gehäuse eingebaut. Ich habe auch schon Fotos gesehen wo die 3 Geräte übereinander montiert waren. Voll funktionsfähig. Meiner Recherche nach soll das Gerät für den schwedischen Zivilschutz gewesen sein
Top Zodiac B-4040, Heimstation für den CB-Funk

Zodiac B-4040

Typ: CB-Gerät
Frequenz: 26.965-27.405 MHz
Kanäle: 40
Modulation: FM
Leistung: 4 W
Hergestellt ab: 1984
Besonderes: Das Zodiac M-4040 wurde mit dem Zodiac BE-02 Netzteil als Heimstation B-4040 verkauft
