Zodiac Prüfgeräte
Zodiac Prototypen
Spezielle Geräte

Hier findet Ihr spezielle Zodiac Funkgeräte. Verschiedene Prototypen, wie das Zodiac Diplomat 6, die nie in Serie gingen,
Prüfgeräte, wie ein Zodiac P-8000, Zodiac M-144 und andere Geräte für die Zulassung bei den Behörden.
Auch ein spezielles Zodiac Diplomat 12, das auf 40 Kanäle erweitert wurde.

Diplomat 6 Diplomat 12 X-2006 P-8000S
VHF M-144 M-4040 M-2000
P-8000 P-8000 extra P-1000 M-4040 FTZ
Z-Scan 31MHz
Top Zodiac Diplomat-6 Prototyp für den Betriebsfunk

Zodiac Diplomat 6

Typ:Betriebsfunkgerät
Frequenz:27.425-27.495 MHz
Kanäle:6
Modulation:AM
Leistung:0.5 W
Hergestellt:1978
Besonderes:Prototyp eines Betriebsfunkgerätes, welches nie in Serie ging.
Top Zodiac Diplomat-12 Umbau auf 40 Kanäle

Zodiac Diplomat 12

Typ:CB-Funkgerät
Frequenz:26.965-27.405 MHz
Kanäle:40
Modulation:AM/FM
Leistung:0.5 W
Hergestellt:1978 (umgebaut 2012)
Besonderes:Gerät wurde für die 40 Kanäle neu abgeglichen.
Top Zodiac X-2006 Prototyp eines Betriebsfunkgerät

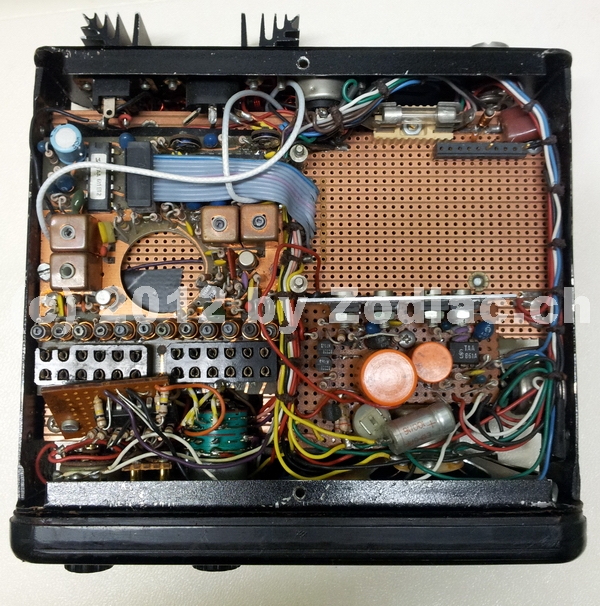

Zodiac X-2006 Innenansicht, Prototyp eines Betriebsfunkgerät
Zodiac X-2006 Zweite Innenansicht, Prototyp eines Betriebsfunkgerät

Zodiac X-2006

Typ:Betriebsfunkgerät
Projekt X-2006
Frequenz:146-174 MHz
Kanäle:6
Modulation:FM
Leistung:10 W
Hergestellt:Wurde nie hergestellt
Besonderes:Zodiac Kerns wollte ein kompaktes Mobilgerät auf den Markt bringen. Das Gerät ist komplett von Hand gebaut. Die Bestandteile bestehen aus Standardplatinen des PA-161. Vorgesehen war auch ein 5-Ton Selektiv von Colibri. Die Ausgangsleistung von 1 Watt wurde mittels einer separaten Endstufe mit ca. 10dB Verstärkung auf gut 10 Watt erhöht. Die Produktion des Gerätes sollte in Kerns stattfinden. Doch es blieb leider bei dem Prototyp.
Danke an Terje Isberg für die Informationen.

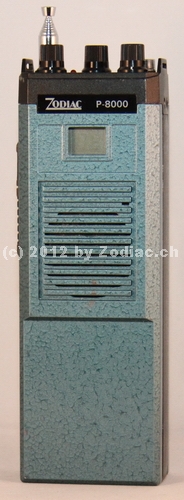

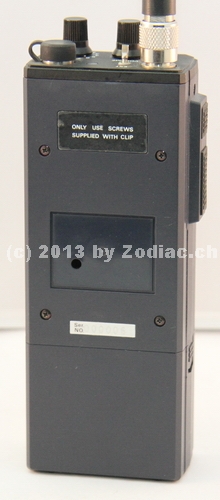

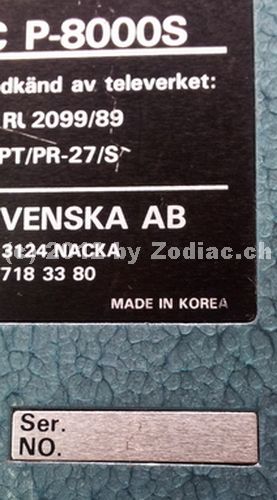

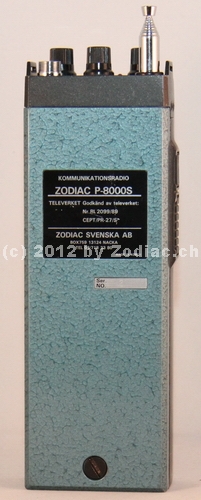

Top Zodiac P-8000S Voderansicht, Vorserienmuster Maxon Korea Zodiac P-8000S Rückansicht Vorserienmuster Maxon Korea Zodiac P-8000S Seriennummer Vorserienmuster Maxon Korea

Zodiac P-8000S

Typ:CB-Funkgerät
Frequenz:26.965-27.405 MHz
Kanäle:40
Modulation:FM
Leistung:2 W
Hergestellt:1989
Besonderes:Gerät für den schwedischen Markt. Das Besondere an diesem Gerät ist:
Es trägt die Seriennummer 2.
Das Gerät ist eines von drei Vorserienmuster von Maxon Korea.
Top Zodiac VHF, Frontblende zu einen geplanten VHF Funkgerät

Zodiac VHF

Typ:VHF-Gerät
Frequenz:Leider nicht bekannt
Kanäle:vermutlich 6 oder 12
Modulation:Vermutlich FM
Leistung:Unbekannt
Hergestellt:Nie
Besonderes:Mit dieser Frontblende war geplant, ein VHF-Gerät im Gehäuse wie das M-2006 zu entwickeln. Leider blieb es bei der Frontblende.
Von dieser Frontblende gibt es noch genau 2 Stück. Der Rest wurde vernichtet.
Top Zodiac M-144, Prüfmuster für Deutschland und Niederlande
Zodiac M-144 Detail, Prüfmuster für Deutschland und Niederlande

Zodiac M-144

Typ:CB-Funkgerät
Frequenz:26.965-27.405 MHz
Kanäle:40
Modulation:FM
Leistung:4 W
Hergestellt:1987
Besonderes:Prüfmuster NL/BRD
Top Zodiac M-4040, Prüfmuster für PTT Schweiz
Zodiac M-4040 Karton Prüfmuster für PTT Schweiz

Zodiac M-4040

Typ:CB-Funkgerät
Frequenz:26.965-27.405 MHz
Kanäle:40
Modulation:FM
Leistung:4 W
Hergestellt:1984
Besonderes:Prüfmuster Schweiz.
Gerät hat noch keine Gerätebezeichnung.
Auf dem Karton sieht man, dass es die Rücksendung von der PTT an Zodiac war.
Top Zodiac M-2000, Prüfmuster Nr.2 Zodiac M-2000 Detail, Prüfmuster Nr.2

Zodiac M-2000

Typ:CB-Funkgerät
Frequenz:26.965-27.405 MHz
Kanäle:40
Modulation:FM
Leistung:4 W
Hergestellt:1995
Besonderes:Gerät ist als Prüfmuster NR. 2 gelabelt.
Weiteres Problem dieses Gerätes ist, dass beim Bedienen der UP/DOWN-Tasten am Mike nach einer Runde auf dem Spannteppich mit Gummisohlen das PLL-IC kaputt ging.
Baugleich mit dem Team Checker.
Top Zodiac P-8000 Vorderansicht, Prüfmuster, Gerät aus Japan und nicht von Maxon Korea Zodiac P-8000 Rückansicht, Prüfmuster, Gerät aus Japan und nicht von Maxon Korea

Zodiac P-8000

Typ:CB-Funkgerät
Frequenz:26.965-27.405 MHz
Kanäle:40
Modulation:FM
Leistung:2 W
Hergestellt:1989
Besonderes:Seriennummer: 900393
Das Gerät stammt aus unserer Fabrik in Shizuoka, Japan. Die Seriennummer 900... bedeutet, dass es sich um ein Prüfmuster für die Zulassung handelt. Das Gerät ist eventuell von Hand bestückt und verdrahtet.

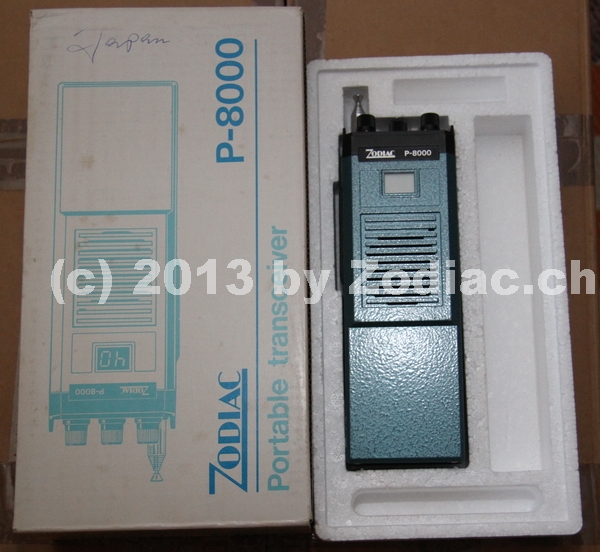

Top Zodiac P-8000 Gerät in Schachtel, T.A. Sample 3/3, Prüfmuster Zodiac P-8000 Detail Bezeichnung, Prüfmuster Zodiac P-8000 Seriennummer, Prüfmuster

Zodiac P-8000
Shinwa P-800

Typ:CB-Funkgerät
Frequenz:26.965-27.405 MHz
Kanäle:40
Modulation:FM
Leistung:2 W
Hergestellt:1989
Besonderes:Seriennummer: 900426
T.A. Sample 3/3
Dieses Gerät wurde von Shinwa produziert.
Als diese Schachtel geöffnet wurde, staunte ich nicht schlecht! Es war ein Shinwa P-800 in dieser Schachtel. Zuerst glaubte ich, dass einfach ein anderes Gerät in der Schachtel liegt.
Dem war aber nicht so. Die Seriennummer entspricht genau der, die auf der Schachtel notiert ist.
Top Zodiac P-1000 Vorderansicht, Prototyp eines Betriebsfunkgerät Zodiac P-1000 Rückseite, Prototyp eines Betriebsfunkgerät Zodiac P-1000 Seriennummer, Prototyp eines Betriebsfunkgerät

Zodiac P-1000

Typ:Betriebsfunkgerät
Frequenz:146-174 MHz
Kanäle:?
Modulation:FM
Leistung:1 W
Hergestellt:19??
Besonderes:Seriennummer 6
Gerät ging nie in Serie. Uns sind nur 2 Geräte bekannt.
Beide Geräte sind in unserem Besitz.
Top Zodiac M-4040, Prüfmuster Deutschland, Prüfgerät von Wilfried Peters

Zodiac M-4040 (FTZ)

Typ:CB-Funkgerät
Frequenz:26.965-27.405 MHz
Kanäle:40
Modulation:FM
Leistung:4 W
Hergestellt:1984
Besonderes:Originalfoto folgt.
Prüfmuster Deutschland.
Prüfgerät von Wilfried Peters GmbH Haan.
Seriennr.: 99
Top Zodiac Jagdfunkgerät, Prototypeines Jagdfunkgerät

Zodiac Z-Scan 31MHz

Typ:Jagdfunkgerät
Frequenz:31 MHz
Kanäle:6
Modulation:FM
Leistung:Vermutlich 1 Watt
Hergestellt:Vermutlich 1990
Besonderes:Prototyp eines Jagdfunkgerätes, welches nie in Serie ging.
